一、概述
SGX系列刮吸泥機是一種行車式可調升降吸泥機,廣泛用于平流式沉淀池、輻流式沉淀等沉淀污泥的去除。
行車式可調升降吸泥機是一種可以實現前后、左右、上下三個維度六個方向調節吸泥裝置位置的自動化吸泥設備,它可以滿足同一水池在不同污泥深度時吸除污泥,解決了原先因污泥堆積過多而無法運 行的弊端,提高了工作效率,降低了勞動強度,實現了在不同工況下設備的通用。
本刮吸泥機結構緊湊、工作可靠,并配有自動/手動控制和電流過載保護系統。
二、設備示意圖
1、行走平臺 2、行走電機 3、定位平臺 4、升降裝置
5、定位平臺走道 6、欄桿 7、定位驅動裝置 8、污泥槽
9、池體 10、吸泥泵及吸泥組件 11、升降工作平臺及刮泥裝置
三、設備工作說明
本設備由四點支撐行走大梁橫跨在平流式沉淀池上,采用雙邊驅動,池兩邊均鋪設鋼制輕軌,定位平臺定位,升降平臺升降到合適位置后,吸泥泵自動開啟,行走平臺從池子的一端運行到另一端,邊行走邊刮吸泥,撞倒行程限位開關后,行走平臺停止,定位平臺移動到另一側,觸碰行程限位開關停止,升降平臺下降,行走平臺折返行走,邊行走邊刮吸泥,撞倒行程限位開關后,行走平臺停止,定位平臺移動到另一側,觸碰行程限位開關停止,升降平臺下降(高度可調),如此循環,直到下降平臺觸碰下限位開關后,完成醉后一次循環,設備進入待機狀態。

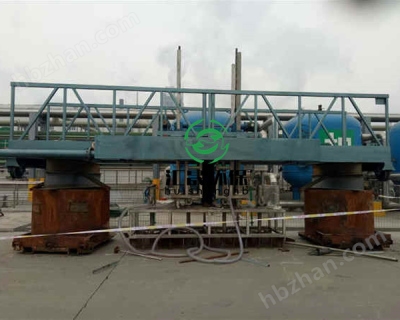

四、工程案例
(1)魯西化工3#水處理中心北緩沖池改造項目
(2)魯西化工3#水處理中心東緩沖池改造項目
(3)魯西化工新建氣化爐項目污水處理中心
